Gateway Wi-Fi - Manual de instalación
Descripción
Akiles Gateway Wi-Fi es un dispositivo que se conecta a Akiles Cloud a través de la red Wi-Fi del espacio, diseñado para:
- Conectar a Akiles Cloud a otros dispositivos Akiles
- Leer estados de sensores Akiles inalámbricos (Akiles Frame) y cableados (de contacto, presencia, infrarrojos o temperatura)
Características principales
- Dispositivo con diseño compacto y rango BLE extendido, que permite transmitir más información y a mayor alcance que el BT tradicional.
Contenido de la caja
| Elemento | Vista previa |
|---|---|
| x1 Akiles Gateway Wi-Fi |  |
| x1 Llave de seguridad |  |
| x1 Herramienta de apertura |  |
| x2 Tacos de pared (para broca de 6 mm) |  |
| x2 Tornillos autorroscantes |  |
| x1 Tornillo de fijación de seguridad |  |
Composición
- 1. LED RGBW (estado)
- 2. Orificio pasacables
- 3. Orificio para tornillo de seguridad
- 4. Reset (valores de fábrica)
- 5. Jack de alimentación (5.5 x 2.1 mm)
- 6. Etiqueta con número de serie
- 7. Orificio pasacables (practicable)
- 8. Orificio pasacables (practicable)
- 9. Orificio para anclaje en pared
- 10. Orificio para anclaje en pared
- 11. Orientación pletina (hacia arriba)
- 12. Orificio pasacables
- 13. Inserto para tornillo de seguridad
Datos técnicos
| Característica | Especificación |
|---|---|
| Montaje | Standalone/Pared (opcional) Instalación mural en superficie empleando pletina de pared con tornillo de seguridad |
| Color | Blanco RAL 9003 |
| Señalización | 1 indicador luminoso (LED RGBW) |
| Alimentación | 12 Vac/dc & 24 Vdc (± 15%) / 1.5 A (Jack 5.5 x 2.1 mm) |
| Consumo máximo | < 1 W |
| Conectividad | BT (5.0, 4.x) Wi-Fi (IEEE 802.11 b/g/n) |
| Actualizaciones de firmware | Over-the-Air (OTA) |
| Materiales | ABS V0 y PC |
| Dimensiones | 112 x 112 x 28 mm |
| Peso | 170 g |
| Rango de temperatura | 0..+45ºC |
| Rango de humedad | 10..90% (sin condensación) |
| Grado IP | IP20 (uso exclusivo en interiores) |
Señales del indicador luminoso (LED RGBW)
Dispositivo funcionando correctamente
| Color | Parpadeo | Significado |
|---|---|---|
| Blanco | No | Iniciado, todo OK |
Tipo de inicio del dispositivo
| Color | Parpadeo | Significado |
|---|---|---|
| Rojo | No | Reinicio |
| Rojo | Rápido | Restableciendo valores de fábrica |
Problemas de conexión a Internet
| Color | Parpadeo | Significado |
|---|---|---|
| Lila | 1 | Red Wi-Fi no encontrada o password incorrecto |
| Lila | 2 | Wi-Fi ok, error DHCP |
| Lila | 3 | Wi-Fi ok, DHCP ok, error DNS |
| Lila | 4 | Wi-Fi ok, DHCP ok, DNS ok, error de conexión |
Problemas de conexión BT
| Color | Parpadeo | Significado |
|---|---|---|
| Amarillo | 1 | Conexión no recibida |
| Amarillo | 2 | Sin conexión con Controllers / Cylinders / Roomlocks / Pinpads |
Dimensiones
Conexiones
- 1. Entrada para alimentador 12 Vac/dc & 24 Vdc (± 15%) / 1.5 A
- 2. Alimentador 12 Vac/dc & 24 Vdc (± 15%) / 1.5 A
Consideraciones antes de la instalación
Consideración 1: La distancia máxima recomendada entre el router o el AP que genera la señal Wi-Fi y el dispositivo Akiles Gateway Wi-Fi es de 15 m. Es importante tener en cuenta que las paredes y los objetos grandes que estén en medio podrán afectar negativamente al alcance de la comunicación entre ambos dispositivos.
Consideración 2: Para que el dispositivo Akiles Gateway Wi-Fi dé cobertura a otros dispositivos Akiles vía BT, la separación entre este y esos, con tal de asegurar una buena cobertura inalámbrica, no deberá superar los 25 m en una misma planta, ni estar los dispositivos separados más de 2 plantas.
Consideración 3: Una vez el dispositivo esté instalado y correctamente configurado es bueno esperar entre 3 y 5 minutos para que el dispositivo haya podido arrancar correctamente, conectarse a nuestro servidor y descargarse correctamente la última versión de Firmware disponible.
Consideración 4: Se recomienda encarecidamente que la instalación de este dispositivo sea realizada por un instalador eléctrico Akiles autorizado.
Instalación del dispositivo
- Fijar la pletina de pared en el emplazamiento deseado.
- Hacer las conexiones necesarias en el dispositivo (alimentación).
- Insertar el dispositivo en la pletina de pared. En el wall plate hay un inserto roscado metálico (13). Para fijar el dispositivo a la pared, insertar el tornillo de seguridad suministrado en el orificio marcado como (3), de manera que el conjunto quede firmemente anclado en la pared.
- Verificar la orientación correcta. La tapa frontal ha de insertarse de manera que el logo Akiles sea legible.
Configuración de la red Wi-Fi
El procedimiento para configurar la red Wi-Fi en el dispositivo (previamente dado de alta en el panel de administración) es el siguiente:
1. Utilice su teléfono móvil para crear un punto de acceso (hotspot) con nombre “AkilesSetup” y contraseña “GoToTheCloud”.
Active la opción Compartir Internet mediante Wi-Fi en su teléfono (la ubicación concreta de este ajuste en la configuración de su teléfono depende de la versión del sistema operativo y de la capa de personalización del fabricante).

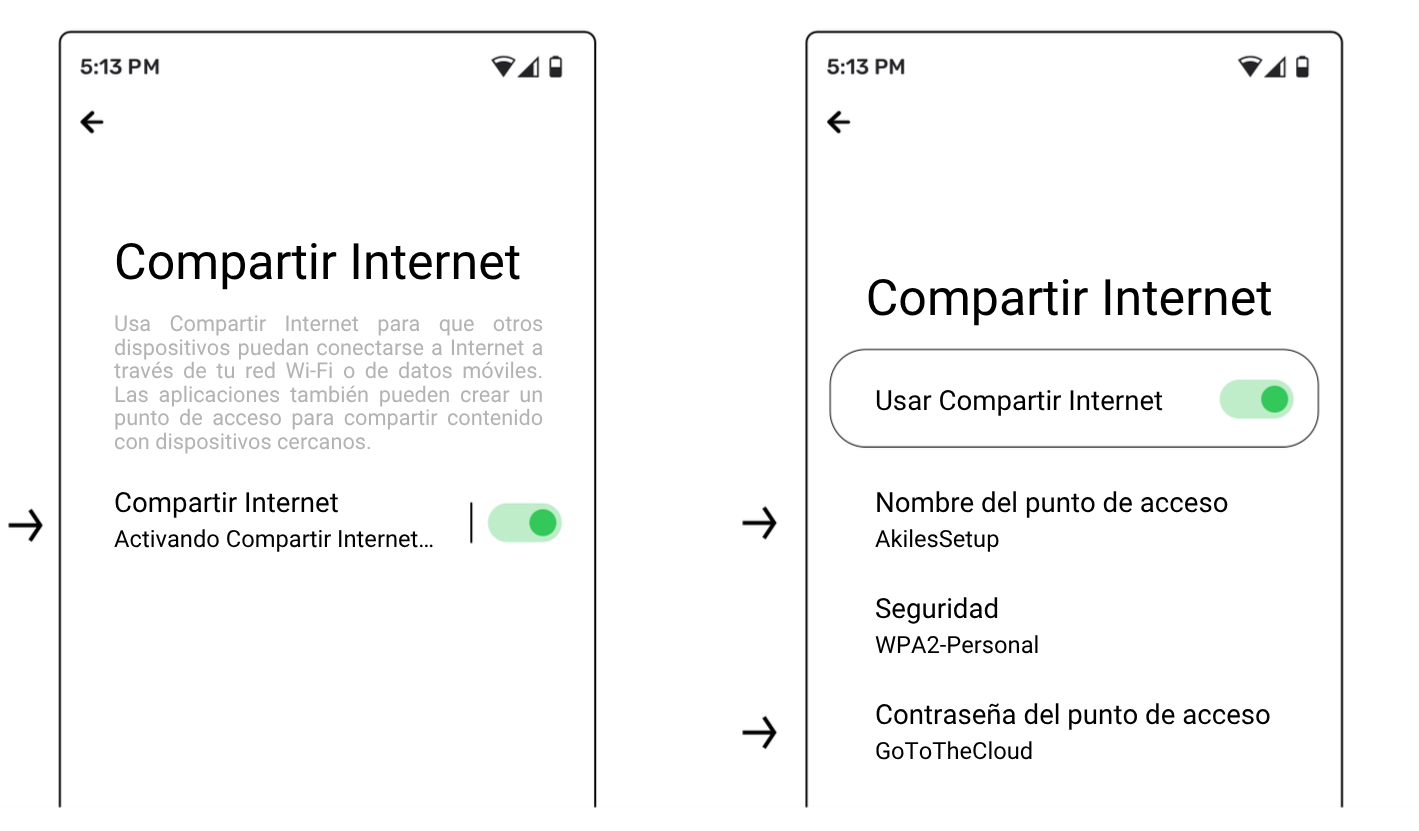

Ejemplo Android:
Dirigirse a Ajustes > Redes e Internet > Activar “Compartir Internet” > Hacer clic en “Compartir Internet” > Definir nombre del punto de acceso como “AkilesSetup” > Definir contraseña del punto de acceso como “GoToTheCloud”.

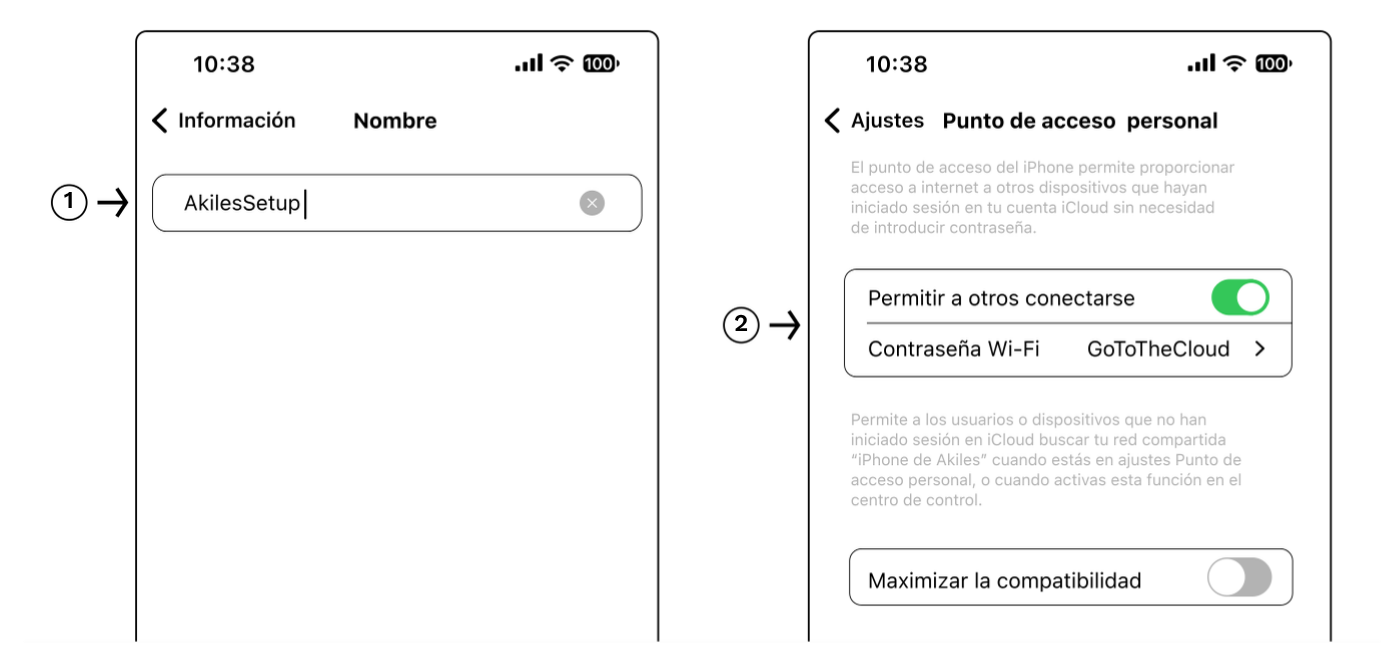

Ejemplo iOS:
- Dirigirse a Ajustes > General > Información > Nombre > Cambiar a “AkilesSetup”.
- Dirigirse a Ajustes > Punto de acceso personal > Activar “Permitir a otros conectarse” > Definir Contraseña Wi-Fi como “GoToTheCloud”.
Una vez realizado este proceso, el Akiles Gateway Wi-Fi se conectará por defecto a la red suministrada por su teléfono.
2. Posteriormente, al alimentar el Akiles Gateway Wi-Fi, el led de estado se debería visualizar de color blanco (fijo, sin parpadeos). Si no es así, revise y repita el paso anterior.
3. En el panel de administración, en su organización, vaya a la pestaña de Ubicaciones y seleccione la ubicación del dispositivo. Haga clic en el botón “Redes Wifi”.
4. Introduzca el nombre (identificador de red o SSID) y la contraseña de la red Wi-Fi del espacio. Para terminar, haga clic en el botón “Crear”.
5. Espere a que en la pestaña Dispositivos del panel de administración aparezca el Gateway Wi-Fi como configurado (en estado Online, no como “Configuration pending”).
6. Desactive el punto de acceso de su teléfono móvil (dejar de compartir Internet).
7. El led de estado del Akiles Gateway Wi-Fi debería visualizarse de color lila, parpadeando unos segundos mientras se conecta a la red Wi-Fi. Una vez conectado, el led permanecerá de color blanco y el dispositivo ya estará listo para operar.
Por motivos de seguridad, una vez se haya conectado a la red Wi-Fi del espacio, el dispositivo ya no se conectará de nuevo a un punto de acceso con credenciales por defecto (“AkilesSetup”/“GoToTheCloud”). Para ello habría que forzar un reset a valores de fábrica del dispositivo y repetir el proceso anteriormente descrito.
Si fuerza un reset a valores de fábrica de su router inalámbrico o cambia la contraseña de la red Wi-Fi del mismo, el Gateway Wi-Fi no podrá conectarse al Cloud de Akiles. Por esta razón, hay que prever cualquier cambio e introducir las nuevas credenciales (SSID y password) en el panel de administración (pestaña “Ubicaciones” → Ubicación del dispositivo → “Redes Wifi”).
Información legal
Información de las características inalámbricas del producto
Frecuencias BT5/BT4 (comunicación con Smartphone usuario): 2400–2483,5 MHz (Máx. 10 dBm)
Frecuencias Protocolo propietario Akiles (comunicación entre dispositivos): 2400–2483,5 MHz (Máx. 20 dBm)
Frecuencias Wi-Fi: 2400–2483,5 MHz (Máx. 18 dBm)
Información de exposición a radiofrecuencias (Exposición máxima permitida)
Este dispositivo cumple los requisitos de la UE sobre la limitación de la exposición del público general a los campos electromagnéticos con el fin de proteger la salud. Para cumplir con los requisitos de la exposición a radiofrecuencias, el equipo se debe utilizar a una distancia mínima de 20 cm del usuario.
Normativas y certificaciones
El símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) indica que este dispositivo y las baterías (en el caso de incorporarlas) no se deben desechar junto con los demás residuos domésticos.
Cuando el producto llegue al final de su vida útil, llévelo a un punto de recogida de residuos de su zona para su eliminación o reciclaje en condiciones seguras.
Este producto cumple con las disposiciones de la Directiva Europea de Equipos Radioeléctricos (2014/53/EU).
Este producto también cumple con los requisitos esenciales de la Directiva 2011/65/EU (RoHS 2), 2012/19/EU (RAEE) y el reglamento EU nº 1907/2006 (REACH).
Información de seguridad
⚠ Lea atentamente las siguientes recomendaciones antes de instalar o utilizar el equipo.
Akiles Technologies S.L. no se hace responsable de daños derivados de un uso indebido, instalación incorrecta o incumplimiento de las recomendaciones de seguridad indicadas en este manual.
Uso previsto
- Este producto está diseñado exclusivamente para uso en interiores:
- No utilizar en exteriores ni en entornos húmedos (máx. 90% HR).
- No exponer a líquidos, salpicaduras o condensación.
Condiciones ambientales
- Utilice el dispositivo únicamente dentro del rango de temperaturas especificado por el fabricante (0..+45ºC).
- No instale el equipo cerca de radiadores, estufas o fuentes de calor. No exponer al dispositivo a la luz solar directa de forma prolongada.
- Asegure una ventilación adecuada alrededor del equipo. No cubra el dispositivo ni obstruya las ranuras de ventilación traseras.
Manipulación
- El usuario no debe desmontar, manipular, abrir ni modificar el dispositivo bajo ningún concepto.
Alimentación
- Emplear preferentemente la fuente de alimentación recomendada por Akiles o en su defecto utilizar una fuente de alimentación que respete los valores de voltaje y corriente especificados en este documento.
Almacenamiento
- Almacene el dispositivo en un lugar fresco y seco, protegido de la luz solar directa.
Reciclaje del producto
- No desechar en la basura doméstica. El producto y su batería deben entregarse en un punto de reciclaje autorizado conforme a la normativa aplicable sobre residuos eléctricos y electrónicos.
