Controller Mobile 2 - Manual de instalación

Descripción

Akiles Controller Mobile es un sistema de control de accesos Cloud que permite gestionar cualquier cerradura electrificada y/o automatismo mediante conexión a Akiles Cloud a través de una tarjeta SIM propia.

Es el primer sistema Cloud del mercado que incorpora una batería de respaldo integrada, proporcionando varios días de autonomía y garantizando la continuidad operativa y la seguridad del acceso incluso ante cortes de suministro eléctrico.

Funcionalidades

Akiles Controller Mobile es un dispositivo diseñado para:

• Actuar sobre cualquier cerradura electrificada y/o automatismo (portal comunitario*, persianas**, puertas de parking**, automáticas o correderas).
• Leer estados de sensores Akiles inalámbricos (Akiles Frame) y cableados (de contacto, presencia, infrarrojos o temperatura).
• Conectar a Akiles Cloud a otros dispositivos Akiles.

Características principales

• Dispositivo con diseño compacto y batería recargable integrada, evitando el empleo de baterías externas o SAIs, simplificando la instalación de un sistema con respaldo ante interrupciones del suministro eléctrico.
• Dispositivo diseñado para minimizar el consumo energético, alargando de esta manera la duración de la batería (Low Power).
• Tecnología propia SmartDriver, que adapta dinámicamente la energía suministrada al tipo de abrepuertas eléctrico conectado, optimizando así el consumo energético.
• Hasta 5 días de funcionamiento ininterrumpido en ausencia de suministro eléctrico.
• Durante un corte eléctrico, mantiene el acceso 100% operativo y online.***

* En portales comunitarios, la apertura solo será posible con un Controller Mobile instalado directamente en el cerradero eléctrico de la puerta de la comunidad.

** La apertura en ausencia de suministro eléctrico no está disponible para persianas ni puertas de parking.

*** Se notificará a los administradores la ausencia de suministro, funcionalidad especialmente útil en activos desatendidos.

Contenido de la caja

Elemento	Vista previa
x1 Akiles Controller Mobile
x1 Llave de seguridad
x1 Herramienta de apertura
x2 Tacos de pared (para broca de 6 mm)
x2 Tornillos autorroscantes
x1 Tornillo de fijación de seguridad

Composición

• 1. LED RGBW (estado)
• 2. Orificio pasacables

• 3. Alojamiento para tarjeta nano SIM
• 4. Orificio para tornillo de seguridad
• 5. Reset (valores de fábrica)

• 6. Pines de conexión
• 7. Jack de alimentación (5.5 x 2.1 mm)
• 8. Etiqueta con número de serie
• 9. Ranura para tira aislante de batería
• 10. Orificio pasacables (practicable)
• 11. Orificio pasacables (practicable)

• 12. Borna enchufable (8 polos)
• 13. Orificio para anclaje en pared
• 14. Orificio para anclaje en pared
• 15. Orientación pletina (hacia arriba)
• 16. Orificio pasacables
• 17. Inserto para tornillo de seguridad

Datos técnicos

Señales del indicador luminoso (LED RGBW)

Dispositivo funcionando correctamente

Acción realizada (abrir)

Tipo de inicio del dispositivo

Problemas de conexión a Internet

Problemas de conexión BT

Dimensiones

Nomenclatura de bornas

Diagramas de instalación

Diagrama 1: Puerta electrificada + Intercom + Sensor/Pulsador

El diagrama muestra la conexión típica con:

• 1. Abrepuertas eléctrico
• 2. Interfono (Automatismo)
• 3. Sensor/pulsador
• 4. Alimentador 12 VDC (± 15%) / 1.5 A

Diagrama 2: Instalación de un Controller en paralelo con una instalación de Intercom (placa de calle)

El diagrama muestra:

• 1. Sistema previamente instalado con el cual compartir la gestión de un abrepuertas eléctrico
• 2. Abrepuertas eléctrico
• 3. Alimentador 12 Vdc ± 15% / 1.5 A

De esta manera, es posible tener un respaldo ante caídas del suministro eléctrico para la puerta electrificada de acceso del edificio.

Importante: Es muy importante respetar la polaridad representada en la figura anterior (Lock conectado al negativo del otro sistema y la borna Lock, conectada al normalmente abierto del relé del sistema existente).

Diagrama 3: Instalación de 2 abrepuertas eléctricos

El diagrama muestra:

• 1. Abrepuertas eléctrico #1
• 2. Abrepuertas eléctrico #2
• 3. Alimentador 12 VDC (± 15%) / 1.5 A

Consideraciones:

• Ambos abrepuertas tendrán respaldo ante caídas del suministro eléctrico.
• Con esta configuración, el tiempo de respaldo se reduce sensiblemente, comparándolo con la instalación típica (conexión de un único abrepuertas en las bornas Lock/Lock).
• Para el abrepuertas conectado a las bornas Lock/Lock, es viable cualquier tipo de abrepuertas eléctrico con cualquier impedancia de bobina (desde 1 Ω a 100 Ω).
• Para el abrepuertas conectado al relé, se recomienda un abrepuertas con una impedancia mínima de 40 Ω, dada la limitación en corriente que tiene la salida VOUT cuando actúa la batería interna del dispositivo (en ausencia de suministro eléctrico).
• Se recomienda comprobar que la excitación simultánea de ambos abrepuertas funciona de manera adecuada. En caso contrario, utilizar un abrepuertas eléctrico (#2) con menor consumo o utilizar una fuente de alimentación con mayor amperaje.

Consideraciones antes de la instalación

Consideración 1: En caso de cablear el dispositivo Akiles Controller Mobile a un automatismo, como por ejemplo el monitor del interfono o el cuadro de maniobra de una persiana motorizada, se recomienda hacer una fotografía del cableado tal y como se encuentra previo a la instalación. Puede ser de utilidad más adelante, cuando sea el momento de cablear el dispositivo al automatismo.

Consideración 2: La sección del cableado utilizado para conectar el dispositivo Akiles Controller Mobile a una cerradura electrificada y/o automatismo deberá ser la adecuada en función del consumo de esta/e.

Consideración 3: Es importante ubicar el dispositivo Akiles Controller Mobile en una ubicación donde exista una buena señal móvil, puesto que la conectividad a Akiles Cloud se realiza a través de una SIM móvil propia.

Consideración 4: Si el dispositivo Akiles Controller Mobile va a tener que dar cobertura a otros dispositivos Akiles vía BT, la separación entre este y esos, con tal de asegurar una buena cobertura inalámbrica, no deberá superar los 25 m en una misma planta, ni estar los dispositivos separados más de 2 plantas.

Consideración 5: Una vez el dispositivo esté instalado y correctamente configurado, es aconsejable esperar entre 3 y 5 minutos para que el dispositivo haya podido arrancar correctamente, conectarse a Akiles Cloud y descargarse correctamente la última versión de Firmware disponible.

Consideración 6: Se recomienda encarecidamente que la instalación de este dispositivo sea realizada por un instalador eléctrico Akiles autorizado.

Instalación del dispositivo

1. Fijar la pletina de pared en el emplazamiento deseado.

2. Hacer las conexiones oportunas en las bornas de la pletina de pared, de acuerdo con los esquemas de instalación proporcionados.

3. Hacer las conexiones necesarias en el dispositivo (relés, alimentación).

⚠ Importante: Antes de continuar con el siguiente paso, es necesario haber conectado la fuente de alimentación del dispositivo. Este orden garantiza una correcta instalación del mismo.

4. Retirar la tira aislante de protección de la batería. Tener en cuenta que el dispositivo se entrega con una tira aislante de protección de la batería, de manera que para activar la batería hay que retirar dicha tira aislante de la ranura marcada como (9) en el apartado Composición.

5. Insertar el dispositivo en la pletina de pared. En el wall plate hay un inserto roscado metálico (17). Para fijar el dispositivo a la pared, insertar el tornillo de seguridad suministrado en el orificio marcado como (4), de manera que el conjunto quede firmemente anclado en la pared.

6. Verificar la orientación correcta. La tapa frontal ha de insertarse de manera que el logo Akiles sea legible.

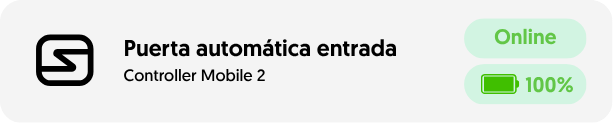

7. Comprobaciones en el Panel de Administración. En la pestaña Dispositivos del Panel de Administración deberá aparecer el Controller Mobile en estado Online, no como “Configuration pending”. Junto al estado también deberá mostrarse el porcentaje correspondiente al nivel de carga de la batería recargable integrada en el dispositivo.

Información legal

Información de las características inalámbricas del producto

Frecuencias BT5/BT4 (comunicación con Smartphone usuario): 2400–2483,5 MHz (Máx. 10 dBm)

Frecuencias Protocolo propietario Akiles (comunicación entre dispositivos): 2400–2483,5 MHz (Máx. 20 dBm)

Frecuencias CAT-M/NB-IoT:

• Cat-M1: B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B85, B106
• Cat-NB1/NB2: B1, B2, B3, B4, B5, B8, B12, B13, B17, B19, B20, B25, B26, B28, B65, B66, B85, B106

Clase de potencia LTE del equipo:

• Clase 3 (Máx 23 dBm)
• Clase 5 (Máx 20 dBm)*

* Alimentado por batería

Información de exposición a radiofrecuencias (Exposición máxima permitida)

Este dispositivo cumple los requisitos de la UE sobre la limitación de la exposición del público general a los campos electromagnéticos con el fin de proteger la salud. Para cumplir con los requisitos de la exposición a radiofrecuencias, el equipo se debe utilizar a una distancia mínima de 20 cm del usuario.

Normativas y certificaciones

El símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) indica que este dispositivo y las baterías (en el caso de incorporarlas) no se deben desechar junto con los demás residuos domésticos.

Cuando el producto llegue al final de su vida útil, llévelo a un punto de recogida de residuos de su zona para su eliminación o reciclaje en condiciones seguras.

Este producto cumple con las disposiciones de la Directiva Europea de Equipos Radioeléctricos (2014/53/EU).

Este producto también cumple con los requisitos esenciales de la Directiva 2011/65/EU (RoHS 2), 2012/19/EU (RAEE) y el reglamento EU nº 1907/2006 (REACH).

Información de seguridad

⚠ Este dispositivo incorpora una batería recargable de iones de litio. Lea atentamente las siguientes recomendaciones antes de instalar o utilizar el equipo.

Akiles Technologies S.L. no se hace responsable de daños derivados de un uso indebido, instalación incorrecta o incumplimiento de las recomendaciones de seguridad indicadas en este manual.

Uso previsto

• Este producto está diseñado exclusivamente para uso en interiores:
  • No utilizar en exteriores ni en entornos húmedos (máx. 90% HR).
  • No exponer a líquidos, salpicaduras o condensación.

Condiciones ambientales

• Utilice el dispositivo únicamente dentro del rango de temperaturas especificado por el fabricante (0..+45ºC).
• No instale el equipo cerca de radiadores, estufas o fuentes de calor. No exponer al dispositivo a la luz solar directa de forma prolongada.
• Asegure una ventilación adecuada alrededor del equipo. No cubra el dispositivo ni obstruya las ranuras de ventilación traseras.

Manipulación

• El usuario no debe desmontar, manipular, abrir ni modificar el dispositivo bajo ningún concepto.

Alimentación

• Emplear preferentemente la fuente de alimentación recomendada por Akiles o en su defecto utilizar una fuente de alimentación que respete los valores de voltaje y corriente especificados en este documento.

Indicaciones sobre la batería interna

• La batería interna no debe ser reemplazada por el usuario en ningún caso. Si fuera necesario, la extracción de la batería recargable de iones de litio de este producto debe ser realizada por un profesional cualificado.

Almacenamiento

• Almacene el dispositivo en un lugar fresco y seco, protegido de la luz solar directa.

Reciclaje del producto

• No desechar en la basura doméstica. El producto y su batería deben entregarse en un punto de reciclaje autorizado conforme a la normativa aplicable sobre residuos eléctricos y electrónicos.
